微通道换热器结构及优势

微通道换热器结构

微通道换热器（Microchannel Heat Exchanger, MCHE）是一种高效紧凑的换热设备，其结构主要包括以下部件：

1. 微通道管（扁管）：
   • 核心换热元件，通常为铝制扁平管，内部包含多个微小通道（直径0.5-3mm）。
   • 通道形状多为矩形或圆形，增加换热面积。
   • 流体（如制冷剂、水）在微通道内流动，进行热量传递。
2. 肋片（Fins）：

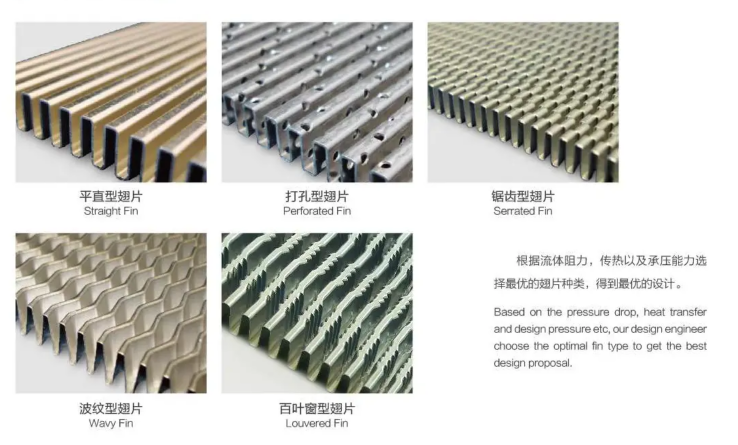

   • 位于扁管之间，通常为百叶窗式、波纹式或锯齿状铝肋片。
   • 增强空气侧换热，增加湍流和换热面积。
3. 集流管（Header/Manifold）：
   • 位于扁管两端，负责分配和收集流体。
   • 确保流体均匀进入各微通道，优化流量分布。
4. 外壳或框架：
   • 提供结构支撑，保护内部组件。
   • 在某些设计中，可能包含空气导流板以改善气流分布。
5. 连接接口：
   • 进出口管道，连接外部流体系统（如制冷剂回路或水循环系统）。

结构特点：

• 全铝结构（多为铝挤压成型），轻量化、耐腐蚀。
• 通道尺寸小，换热面积密度高（可达1000 m²/m³以上）。
• 模块化设计，便于定制和安装。

优势

微通道换热器因其独特结构，在性能和应用上具有显著优势：

1. 高换热效率：
   • 微小通道增加换热面积，传热系数高（5000-10000 W/(m²·K)），比传统换热器（如管壳式）高2-3倍。
   • 通道内湍流增强，减少热阻，提升热量传递效率。
2. 紧凑轻量化：
   • 体积小、重量轻（比传统换热器轻30%-50%），适合空间受限的应用。
   • 材料用量少，降低制造和运输成本。
3. 低流体充注量：
   • 微通道设计减少制冷剂或工作流体用量（可减少50%以上），降低系统运行成本和环境影响。
   • 尤其适用于环保制冷剂（如R1234yf、CO2）。
4. 节能环保：
   • 提高系统能效比（COP），如在空调系统中提升5%-20%。
   • 减少能源消耗和碳排放，符合绿色节能要求。
5. 耐腐蚀与耐用性：
   • 全铝结构或表面涂层（如亲水涂层）增强耐腐蚀性，延长使用寿命。
   • 适合多种工况（如高温、高湿或腐蚀性环境）。
6. 灵活性与适应性：
   • 模块化设计，易于根据需求定制尺寸、通道数量和流道布局。
   • 适用于多种应用场景，包括空调、热泵、汽车散热、工业余热回收和电子冷却。
7. 快速热响应：
   • 低热容和薄壁设计使换热器对温度变化响应迅速，适合动态工况。

局限性（需注意）

• 易堵塞：微通道尺寸小，对流体清洁度要求高，易受灰尘、颗粒或结垢影响，需定期清洗。
• 压降较高：微通道内流体阻力较大，可能增加泵或风机能耗。
• 制造成本：精密制造工艺（如铝挤压、钎焊）导致初期成本较高。
• 维修复杂：微通道结构精细，堵塞或损坏后维修难度较大。

应用场景

• 汽车空调：作为冷凝器或蒸发器，提高制冷效率，减少制冷剂用量。
• 家用/商用空调：提升能效，缩小设备体积。
• 工业余热回收：如烘干废气余热利用，高效回收显热和潜热。
• 电子设备冷却：用于数据中心、服务器或高功率电子元件散热。
• 新能源领域：如热泵系统、电池热管理。

结论

微通道换热器凭借其紧凑结构、高效换热和节能环保优势，成为现代换热设备的主流选择。其微通道管、肋片和集流管的设计优化了热量传递，适用于多种高效率需求的场景。尽管存在堵塞和压降等挑战，通过合理设计和维护可充分发挥其优势。
